Mini Size Directional Portable X-ray Flaw Detector (with ceramic X-ray tube)

      Model           Output      Input (kw)   Foucus(mm)    Beam angle    Max. penetration   Generator (kg)   Dimension (mm)

XXG-2505CL      130~250      2.5               2.0×2.0              40°+5                     40                             18                 φ230×610

XXG-3005CL      150~300      3.0               2.5×2.5              40°+5                     50                             25                 φ280×660

Panoramic Portable X-ray Flaw Detector (with ceramic X-ray tube)

       Model              Output       Input (kw)   Foucus(mm)    Beam angle    Max. penetration   Generator (kg) Dimension (mm)

XXGH-2505CLZ      130~250      2.5             1.0×3.5            30×360°                32                             19                   φ230×640

XXGH-3005CLZ      150~300      3.0             1.0×5.0            30×360°                42                             24                   φ260×670

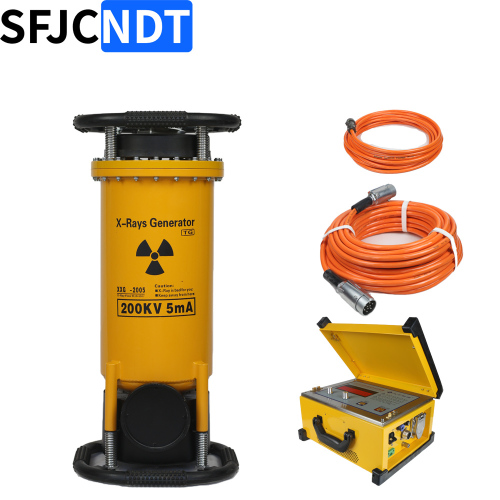

Directional Portable X-ray Flaw Detector (with ceramic X-ray tube)

   Model           Output      Input (kw)   Foucus(mm)    Beam angle    Max. penetration   Generator (kg)   Dimension (mm)

XXG-1605       30~160         1.5               1.0×1.0            40°+5                     20                          18                     φ230×580

XXG-2005      100~200        2.0               1.5×1.5            40°+5                     30                          18                     φ230×580

XXG-2505      130~250        2.5               2.0×2.0            40°+5                     40                          23                     φ280×630

XXG-3005      150~300        3.0               2.5×2.5            40°+5                     50                          32                     φ320×660

XXG-3505      200~300        3.5               2.5×2.5            40°+5                     60                          36                     φ340×715

Panoramic Portable X-ray Flaw Detector (with ceramic X-ray tube)

    Model              Output       Input (kw)   Foucus(mm)    Beam angle    Max. penetration   Generator (kg)   Dimension (mm)

XXGH-1605Z       30~160         1.5               1.0×3.5            30×360°                12                             18                   φ230×580

XXGH-2005Z      100~200        2.0               1.0×3.5            30×360°                22                             18                   φ230×580

XXGH-2505Z      130~250        2.5               1.0×3.5            30×360°                32                             23                   φ280×650

XXGH-3005Z      150~300        3.0               1.0×5.0            30×360°                42                             32                   φ320×660

XXGH-3505Z      200~300        3.5               1.0×6.0            30×360°                52                             36                   φ340×715

Main Feature:

- Light weight, portable, easy to use
- The ratio of the exposure fine to the stop time is 1:1
- Auto-train, compact x-ray generator, anode grounded, forced air cooling
- SF6 gas insulator, grounded-anode design to keep the operator safety.
- Modular structure, high degree aluminum radiator to improve 30% heat radiation
- High voltage ,time delay function protects the operator from radiation
- Strictly controlled the production techniques, nice sculpt, reasonable design.
- The frequency conversion control start rate is adaptive to different generators, and the voltage has soft start and slow shutdown.
